公司简介 联系我们 您好!欢迎访问湖北福嘉利建材科技有限公司!
品质留给时间来证明集研发、生产、销售、技术服务于一体的专业建材科技公司
全国咨询热线:400-660-6653
15827152619
您的位置:首页>>产品展示>>灌浆料系列产品

陆上风电专用灌浆料

FJL-CGM系列风机基础灌浆料由无机胶凝材料、高强骨料、高性能外加剂和多功能纳米改性组分复合,并经特种工艺优化配置而成,具有自留找平、高强耐久、微膨胀填充、对钢筋无锈蚀等

在线咨询 全国热线
15827152619
产品简介 / PRODUCT INTRODUCTION
FJL-CGM系列风机基础灌浆料由无机胶凝材料、高强骨料、高性能外加剂和多功能纳米改性组分复合,并经特种工艺优化配置而成,具有自留找平、高强耐久、微膨胀填充、对钢筋无锈蚀等优点,广泛应用于陆地、潮间带及近海风电场风机、升压站等基础的灌浆和调平,同时也适用于其它有高强、高耐久要求的设备基础安装工程。
适用范围
1、风力涡轮机装置的灌浆,即使用预应力技术安装的装置,例如,陆上风力发电机的基础安装灌浆。
2、需要卓越的抗疲劳性能的设备。
3、在非常苛刻的条件下进行灌浆,例如温度低至2°C。
4、锚固风力发电机塔架螺栓。
5、对强度、模量、延展性有高要求的 25mm至300mm的空隙填充。
产品特点
流动性优: 具有好的的流动性和体系稳定性,无需振捣即可密实填充狭小空间,且在水中抗分散能力强。
强度高: 早期强度高,后期强度稳定发展。FJL-CGM80型28天抗压强度不低于80 MPa, FJL-CGM90型28天抗压强度不低于90中MPa,FJL-CGM110型28天强度不低于110 MPa,最高可达到140 MPa,从而有效保障风机在风力,水力等荷载作用下安全承载。
微膨胀: 匹配水泥水化过程,分阶段全过程补偿收缩,实现界面的紧密粘合。
性能指标

GB/T50448-2015《水泥基灌浆材料应用技术规范》
项目 FJL-CGM80 FJL-CGM90 FJL-CGM110
流动度(mm) 初始值 ≥290mm ≥290mm ≥290mm
30min保留值 ≥260mm ≥260mm ≥260mm
竖向膨胀率(%) 3h 0.1?3.5
24h与3h的膨胀值之差  0.02~0.50
抗压强度(MPa) 1d ≥30 ≥30 ≥50
3d ≥50 ≥50 ≥80
28d ≥80 ≥90 ≥110
抗折强度(MPa) 28d ≥10 ≥13 ≥16
对钢筋有无锈蚀作用

施工工艺
灌浆料施工准备:
1、准备搅拌机、台秤、水桶、海绵、漏斗、细钢筋、养护物品等。
2、模板支护时,应与设备底座四周的水平距离控制在100 mm左右,模板顶部标高不应低于设备底座上表面50 mm。
3、清理灌浆空间,不得有碎石、浮浆、浮灰、油污、蜡质等。灌浆前24小时基础表面充分湿润、灌浆前1 h可用海绵清除积水,保证混凝土基础吸水饱和,不再从灌浆料中吸收水分。灌浆料拌料:
1、搅拌灌浆料时必须严格控制加水量,不得超过厂家提供的最大加水量。
2、宜采用立式强制搅拌机拌和,先加入2 /3的水搅拌3分钟,再加入剩余水量直至均匀。拌和地点尽量靠近灌浆地点。
3、当环境温度低于- 5℃时,应采用不高于65℃的热水进行拌和,以保证灌浆料充分拌和。风电风力基础灌浆工程专用灌浆料施工工序:

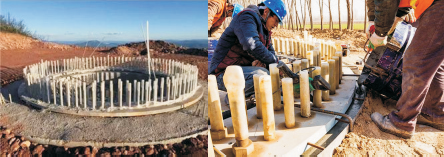

1、采用自重法灌浆,考虑到风机基础灌浆槽周长较大,应在塔筒一侧选取多个灌浆点,将搅拌均匀的灌浆料延塔筒基础的一侧顺次灌浆。不得多点同时灌浆,防止出现断层积聚气泡和缺浆现象。灌浆必须连续进行,并尽量缩短灌浆时间。
2、灌浆料灌入基础后,要开始人工除气。一般采用细钢筋或自制排气器进行排气。人工排气过程动作要慢,以防止外部气体被代入到灌浆料中。
3、设备基础灌浆完毕后,应在灌浆后3—6小时沿底板边缘向外切45°斜角,防止自由端产生裂缝和崩角现象。
灌浆料养护:
1、灌浆完毕后2 h左右进行养护,裸露部分应及时覆盖塑料薄膜,并加盖湿草袋浇水保持湿润。
2、终凝前完成对暴露在空气中的灌浆层的二次压光并覆盖,在终凝后进行洒水养护,养护时间不少于7天。
3、夏季和冬季灌浆料的施工、养方法略有不同,要根据具体情况采取相应措施。
包装贮存
包装:阀口包装25 kg或50 kg一袋,其他包装形式供需双方协商确定。
储存:应储藏于干燥、阴凉处,保质期3个月。




热品推荐
